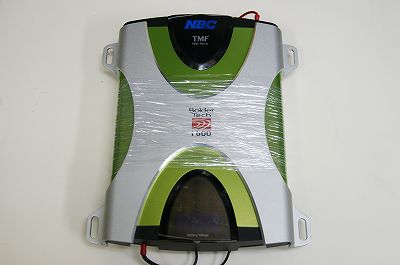

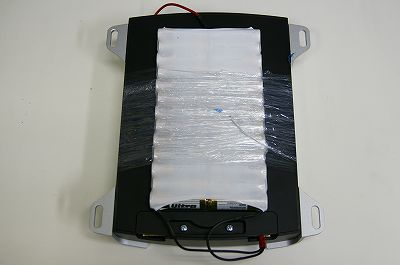

■商品裏側
電池パックが付いています。

この電池パックは、アルカリ乾電池26本からなる維持充電用パックです。
20V近いの電圧で、商品上部のネガティブ充電端子より、維持充電を行なっています。

維持充電電流は、0.3mAです。
(LEDの10分の1程度）
この状態で、約半年以上維持します。

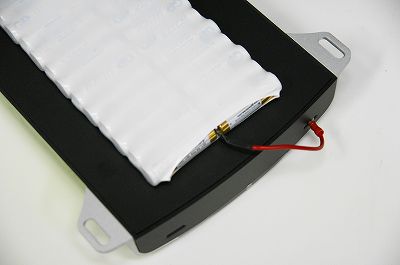

■電池パックのプラス側　（ネガティブ端子）

前面よりみて、右上（マイナス側の対角側）スロットに接続されています。

車への取り付け待ちなどの時間や、在庫や展示では、必ず電池パックを接続してください。

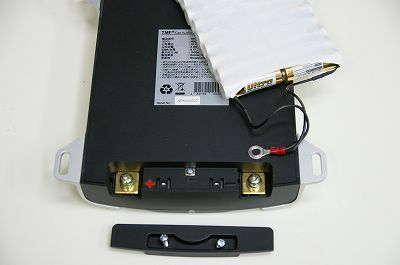

■車輌への取り付け時には、電池パックを外します。

電池パックを外すと製品シリアルNOが現れます。

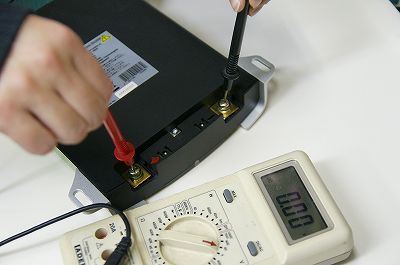

■ポジティブ側の端子電圧。

普通で考えると、この電源端子にF600のバッテリー電圧が来ているのですが、
現在の状態は、外部より入力が無い状態なので、F600は「スリープボード」となっています。

つまりエンジンを切った状態では、このように端子間の電圧は出力されません。

■配線を行ないます。

●プラス端子に、バッテリー直電源12V （保護ﾋｭｰｽﾞ必要）
●マイナス端子に、バッテリー直電源マイナス

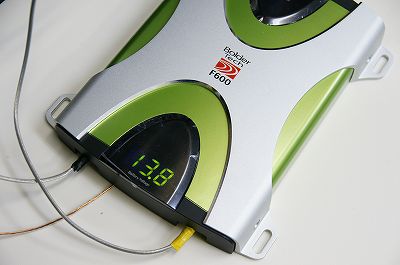

真ん中の端子は、ボルトメーターの表示用電源です。
●通常は、車輌のACC電源を接続します。

ボルトメーター非表示の場合は、接続しなくてOKです。

基本的な接続作業は、これだけです！
逆流防止の「ダイオード」や「アイソレーター」などは全く不要です。
エンジンがかかると、スタンバイモードに立ち上がり、内部のマイコンがコントロールして、適正な充電を行ないます。
エンジンが切れると、マイコンがコントロールしてスリープモードに入ります。

上図のように、F600がトランクユニットとなり、電流を供給します。
これにより、電源ケーブルの7m〜8mの配線抵抗が無くなると考えれます。
又F600は、非常に小型ですが瞬間的な電流供給は、1500Aを誇ります。
大型バッテリーに匹敵する瞬発力と、小型特有の充電速度をかね揃えてもつ「パワーブースター」です。
